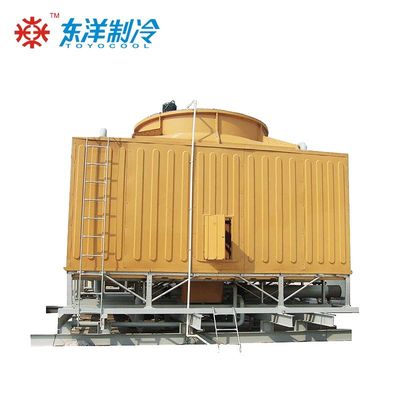

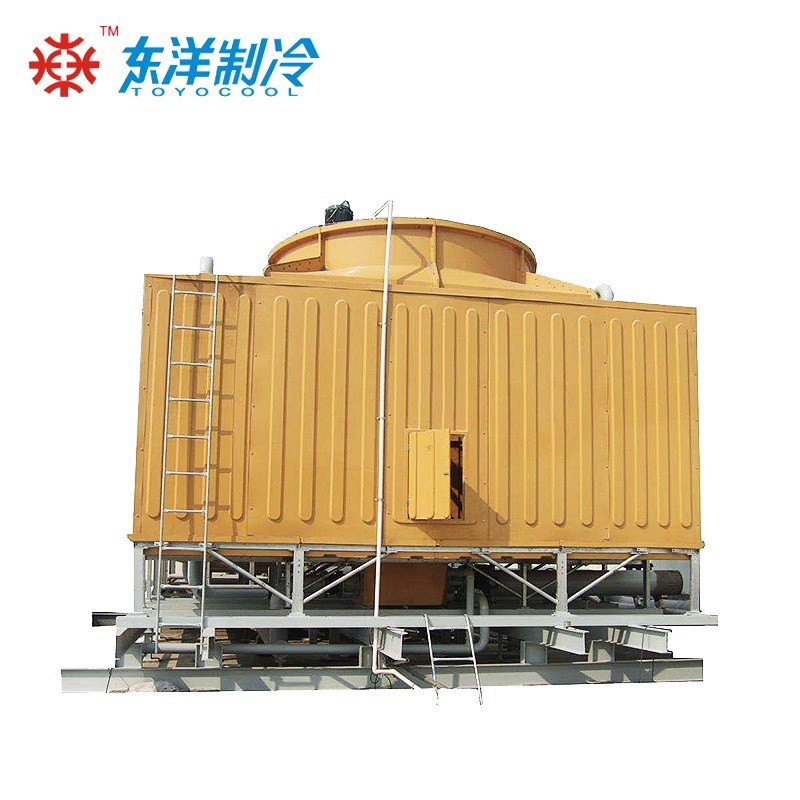

Energooszczędna wieża chłodząca wodą Duża wieża chłodząca systemy kwadrat

Projekt wieży chłodzącej Toyo zaawansowany, solidny

Ogólny projekt konstrukcyjny wieży chłodzącej przy użyciu nowego oprogramowania CAD / CAM (oprogramowanie procesu produkcyjnego), wygląd szczodrych linii, wysokiej klasy,kombinacja wielu stołów (może być jednorazowa, aby osiągnąć cel oszczędności energii) w celu oszczędzania miejsca, całościowa struktura solidna i stabilna, dobra sztywność, odporność na 12 tajfunów, 8 trzęsień ziemi, obciążenie śniegiem 200kg/m2.Dodatkowo wieża jest wyposażona w wzorowy kanał utrzymania stalowej płyty i wieża chłodząca widocznie umieszczona z włączanym i wyłączonym działającym anty-elektryczne i zapobieganie upadków znaków, utrzymanie jest bardzo wygodne i bezpieczne.

Zestaw z stali:

Wybór nadwozia wieży zgodnie z krajową normą Q195, Q235 Produkcja gięcia i kształtowania płyt stalowych, odporność na korozję powierzchni zgodnie z brytyjską normą BS ENISO 1461:Standardowa obróbka galwanizowana na gorąco z 1999 r. zminimalizuje stopień utleniania, silne i trwałe.

Włókno szklane:

Zaprojektowany do wykorzystania szybkiej energetycznie oszczędnej turbiny wiatrowej z powrotnym przejściem, współczynnik odzysku energii kinetycznej ponad 30%, zmniejszenie pełnego ciśnienia wentylatora, zmniejszenie mocy silnika,osiągnięcie celu oszczędności energii i niskiego zużycia.

Główne materiały powłoki wodnej i podwozia są stosowane w celu zapobiegania kwasom, kwasom alkalicznym i korozji, wysokiej klasy tworzyw szklanych wzmocnionych włóknem szklanym, wyższej wytrzymałości na rozciąganie i izolacji przewodzącej,odporność na czynniki naturalne, promieniowania ultrafioletowego i erozji chemicznej, jak zawsze, opalany przez 20 lat bez zaniku, długą żywotność.w pełnej zgodności z wymogami właściciela.

Najmniejszy hałas, najniższe koszty

Fan:

Wybór wysokiej wytrzymałości stopów aluminium nowa wielka wieża chłodząca łukowa specjalny wentylator, duża objętość powietrza, niski poziom hałasu, lekka waga.Warstwa powierzchniowa 8-stopniowego oczyszczania antykorozyjnego wysokiej przyczepności, antykorozyjne, antyoksydacyjne. ustawialny kąt ostrza w celu spełnienia różnych wymagań, prosta instalacja i konserwacja.i ostrza mogą być łączone i rozmontowane wygodnie;

Metody montażu wentylatora odwrócone mogą zmniejszyć hałas wieży chłodzącej o 3-5 dB (A) i wyjście powietrza powyżej przestrzeni granicznej wiązki o mniej.

Silnik:

Przyjmij światowej sławy markę ABB w pełni zamknięty specjalny silnik wieży chłodzącej, poziom ochrony IP55, poziom izolacji klasy F, poprzez używanie ponad dziesięć lat, wyjątkowe osiągi, wysoka wydajność,niski hałas, mniejsze zużycie energii.

Dobry rozpraszanie ciepła, mniejsze odpływy wody

Wypełniacz:

Wybór wysokiej jakości materiałów z polichlorku winylu (PVC), odlewanie pod próżnią, wytrzymałość i elastyczność materiału, odporność na promieniowanie ultrafioletowe, niełatwość na łamliwość, brak porowatości,brak pęcherzyków bez oczywistych zanieczyszczeń i słabo rozproszonych materiałów pomocniczych, powierzchnia oleju, brak drażniącego zapachu, ochrona środowiska, oporowość, długą żywotność.który może skutecznie wydłużyć czas kontaktu między wodą a wiatrem chłodzącym w wieżyZestaw zbierający wodę z pęcherza w końcu zmniejsza stratę wody do 0,01% objętości wody w obiegu.(temperatura wody roboczej -50 °C ~ 58 °C0,5 °C, więcej niż ta wartość, proszę wybrać materiał wypełniający wysoką temperaturę P.P.).

Jednolite rozkład wody, łatwa konserwacja, arkusz wypełniający ma dobre właściwości termiczne i właściwości odporności,może w pełni spełniać wymagania projektowe wieży chłodniczej dotyczące wymiany ciepła i pola przepływuRamy i drabinki są wykonane z gorąco ocynkowanej rury.

System dystrybucji wody:

W połączeniu z wieloletnim doświadczeniem w produkcji, zgodnie z najnowszą teorią projektowania międzynarodowej branży wież chłodniczych,Wieża chłodząca marki "Toyo" przyjmuje rozrzucacz basenu i basen typu dystrybucji wody, który ma niskie ciśnienie wody w wieży, oszczędność energii, nawet spryskiwacz, i bez ruchomych części.środek wieży jest wyposażony w kanały konserwacyjne dla bardziej wygodnej konserwacji.

Odporność na korozję, długa żywotność

Złącze kable aluminiowe ze zewnętrznymi częściami odbiorników:

Wybór specjalnego materiału ze stopu aluminium, o lepszej sztywności i wytrzymałości, lekkiej masie, łatwy w montażu zewnętrznego odbiornika; wysoka uszczelniaczność interfejsu przewodu kablowego, jednolitość siły barki;warstwa powierzchniowa do wykonania 8 wysokiej przyczepności spray antykorozyjne, odporność na korozję i utlenianie.

Wykorzystanie warunków temperatury otoczenia nie jest ograniczone:

Wysoka temperatura lub środowisko ścieków:

temperatura wody w obiegu przekracza 58,5 °C, wartość pH przekracza 6-8 zawiera silne kwasy i zasadowości, a jakość wody całkowite ciała stałe przekracza 5000 mg / l,zawierające olej (smaro) więcej niż 10 mg / l lub zawierające zanieczyszczenia mechaniczne o średnicy większej niż 5 mm, wymaga specjalnej konstrukcji i produkcji.

Środowisko o niskiej temperaturze:

Zimowe niskotemperaturowe środowisko zamarznięcia wymaga nieprzerwanego użytkowania, może być specjalnie zaprojektowane w celu dodania grzejników elektrycznych i pierścienia deflektoru prysznicowego,Nie wpuszczaj wody do lowaru, aby zapobiec zamarznięciu.

Przepływ krzyżowy (RT) ton wody z obu stron do wieży chłodzącej kwadratowego powietrza

Bardzo niski poziom hałasu

Hałas wieży chłodzącej z przepływem krzyżowym dzieli się głównie na dwa rodzaje:

Pierwszy: hałas wiatru.

Przyjmujemy program leczenia

A po długim okresie badań i użytkownika na miejscu testowania i porównania, dział opracował aluminium stop szeroki płyta wentylatora,hałas wentylatora wieży chłodzącej o dużym łuku akordowym mniejszy niż w tych samych specyfikacjach o co najmniej 3 dB;;

B przyjmuje krajowy znany brand ABB wysokiej wydajności i niskiego hałasu typu całkowicie zamknięty silnik specjalny wieży chłodniczej, w połączeniu z importowanymi pasami (wysoka odporność na temperaturę,Zmiany w układzie napędowym, w trakcie obróbki równowagi statycznej, będzie w stanie ograniczyć hałas do minimum;

C: część przesyłowa jest wyposażona w przekładnię niskich prędkości w celu dalszego zminimalizowania hałasu;

Drugi rodzaj: hałas wody

Program leczenia traktujemy

basen spryskiwacza z płytką pokrywającą, która uszczelnia hałas rurociągu w wodzie znajdującej się wewnątrz basenu spryskiwacza;

B górne urządzenie sterujące spryskiwaczem: od basenu spryskiwacza do wypełniacza kropli wody o wysokości 180 mm, otoczone szklanym stalowym płytkiem uszczelnionym w wieży;

C regulacja dolnej części wody wsuwanej: wypełniacz wprowadzony do basenu zbierania wody o głębokości około 50 mm, brak dźwięku upadku wody;

D wyposażone w urządzenie automatycznego uzupełniania zaworu pływającego, aby zapobiec wypompowaniu wody chłodzącej w zbiorniku wodnym z hałasu;

E w sekcji wiatrowej wokół instalacji żaluzji wchłaniania powietrza, może kontrolować wypełniacz → basen zbierania wody z wodą spada dźwięk w wieży;

Płynącej wody jest bardzo mało:

Toyo marka wieża chłodząca, czy to jest przeciwprzepływ lub przepływ krzyżowy pływający strata wody jest bardzo mała, przyjmujemy program jest.

Część napędowa jest wyposażona w silnik o niskiej prędkości.

B port podłączenia do systemu spryskiwacza jest całkowicie zamknięty;

C końcówka wypełniacza po obu stronach urządzenia do zbierania wody w kształcie ślimaka;

D. Dobrze uszczelnić stronę łącza plastikowej powłoki wzmocnionej włóknem szklanym i, w razie potrzeby, dodać uszczelniacz; E. Zainstalować zasilacz wokół sekcji wejściowej.

E odcinek wejścia wiatru wokół instalacji żaluzji wpuszczania powietrza, dalsza kontrola utraty kropli wody w wieży;

F basen zbierania wody jest wyposażony w urządzenie przepływowe, które nie może być wypełnione z zewnątrz, gdy natężenie przepływu lub uzupełnienie wody jest zbyt duże;
